任丘齿轮改变畸变控制措施介绍 |
| 发布时间：2022-10-16 阅读：680次 |
|
任丘齿轮改变畸变控制措施介绍：
增大机加工量，加强薄弱环节在某些情况下，通过增大机加工量，加强薄弱环节的方法，可以减少内花键畸变。

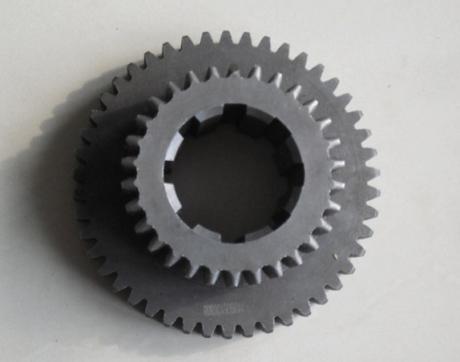

实例TS-12 型拖拉机变速器减速大齿轮(图4-62)，材料为20CrMnTi钢，技术要求:碳氨共渗层深度0.8~ 1. 2mm,齿面与心部硬度分别为58 ~64HRC和35 ~ 48HRC,花键孔φ400 mm,公法线长度变动公差0.05mm,齿向公差0.02mm。
(1) 齿轮畸变情况由于批量大，采用叠加装炉方式(图4-63)。 经850 ~ 860C碳氦共渗直接淬火及低温回火后，发现大批量齿轮畸变超差，公法线长度变动公差达0.10mm,齿向公差达0.08mm。
(2) 改进措施与齿轮畸变控制效果经分析发现，该齿轮两端轮毂部分的壁太薄(10mm),以致花键孔收缩呈腰鼓形，一般收缩0. 10 ~0.12mm;轮辐薄是造成平面翘曲的主要原因。通过冷、热加工配合试验，在满足工艺要求的前提下，采用机加工留出畸变量，即将热处理前齿轮两端轮毂部分的外径由55mm加大至60mm，花键孔尺寸控制在φ40+0:14+0.12mm之内，轮辐厚度由10mm加大至15mm，热处理后齿轮花键孔可控制在φ400mm之内，轮辐不再翘曲，满足了技术要求。
同时，改进装炉方式，采用悬挂方式。试验表明，这种装炉方式渗碳淬火畸变最小。经检验，公法线长度变动公差0.02 ~0. 04mm，齿向公差0 ~0.02mm,均满足了技术要求。 |
|
|
